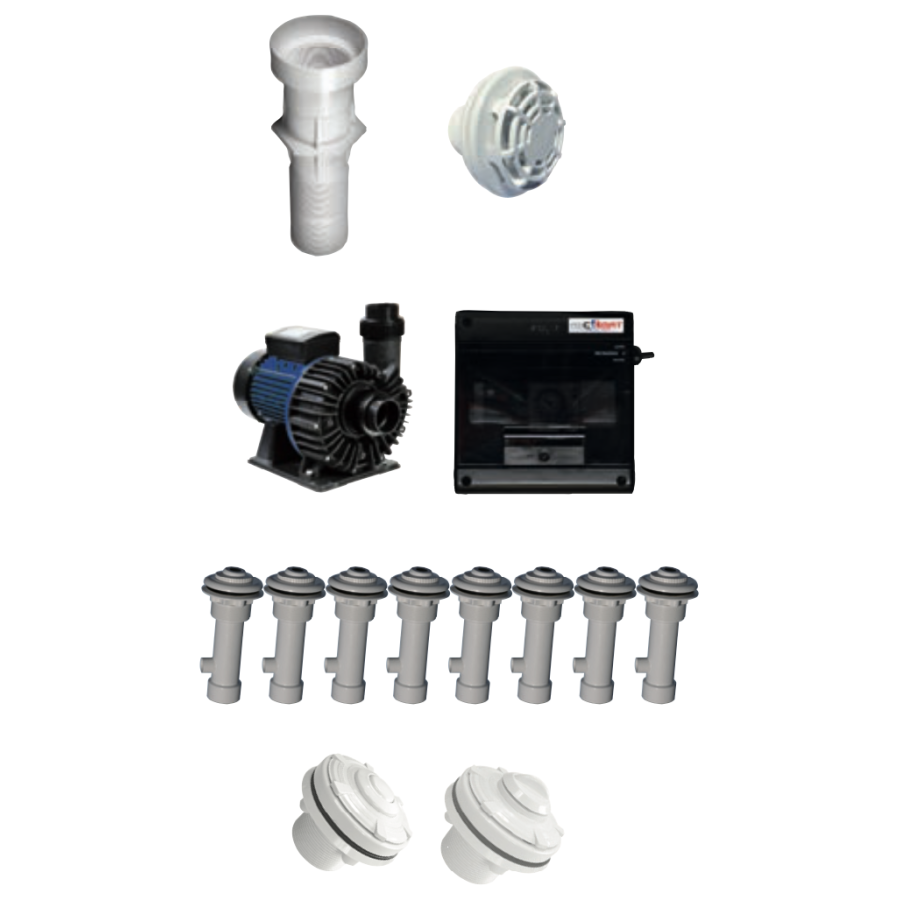

Contenu du kit :

• 4 ou 8 hydro-jet
• 1 bouton pneumatique
• 4 ou 8 tubes PVC souple ø33
• 2 ou 4 prises d'air
• 10 mètres linéaires de tube pneumatique
• 4 aspiration anti-vortex
• 1 pompe de massage Super spa mono en 22m3/h ou centrifuge
• 1 Coffret NCC / Balnéo 10 A

Conseil de pose :

• Les pompes : Elle doit être en charge et se trouver à une distance de 3m dans un local sec et ventilé.
• Les aspirations anti-vortex : Deux aspirations distantes de 2,50m seront positionnées en fond de bassin.
• La tuyauterie : Diamètre des tuyauteries d'aspiration : 63mm, Diamètre des refoulements : 50mm
• Bouton pneumatique : Il est positionné sur la margelle ou la plage. Le tube se trouve obligatoirement dans une gaine pour être retiré le cas échéant.
• Les buses de massage : Les buses de massage doivent impérativement se trouver à moins de 30 cm maximum sous le niveau de l'eau.
• Le coffret électrique : Un coffret pneumatique permet la mise en route de la pompe depuis le bord du bassin.

INSTALLATION AVEC BLOWER

1 - Une anse de protection est nécessaire si le blower est installé au-dessus du niveau d’eau, une deuxième anse s’il est en dessous. (Elle sera toujours plus haute que le niveau d’eau)

2 - Piège à condensats : Mettre en place une section de tuyau (environ 1 mètre) plus bas que la pompe pour éviter les retours des condensats dans le blower.

3 - Clapet de décharge : Installer un clapet anti-retour qui s’ouvrira en cas d’obstruction du circuit.

4 - Installation : Hauteur maxi d’eau sur les buses 60 cm (si supérieur l’installation d’un blower industriel est impérative )

Prise d’air & bouton pneumatique à positionner dans une traversée de parois comme une prise balai ou un refoulement (en ligne d’eau)
